Quomodo SIZJ12 Rod End Ferens Outperform Alternatives in High-Load, High-Temperate Environments?
Introduction: The Engineering challenge of Articulated Connections
In mundo nexuum mechanicarum, baculus humilis finis afferens - saepe ad campum sphaericum refertur, est heros tacitus qui motum moderatum dat dum misalignment accommodatur. Sed non omnes fines aequales creantur. Cum applicatio requirit facultatem eximiam, scelerisque stabilitatem et firmitatem, electio cuiusdam exemplaris criticum fit. The SIZJ12 afferentem optio standout est in categoria inch-seria virgae finis. Hic dux altam technicam operam praebet in cur hoc exemplar particulare, cum suo ferro-in-ferro labens superficierum contactu et constructione carbonis robusti, potior est electio fabrum contra extremas condiciones operativas in sectoribus sicut machinae, packaging, et industrialis automation.

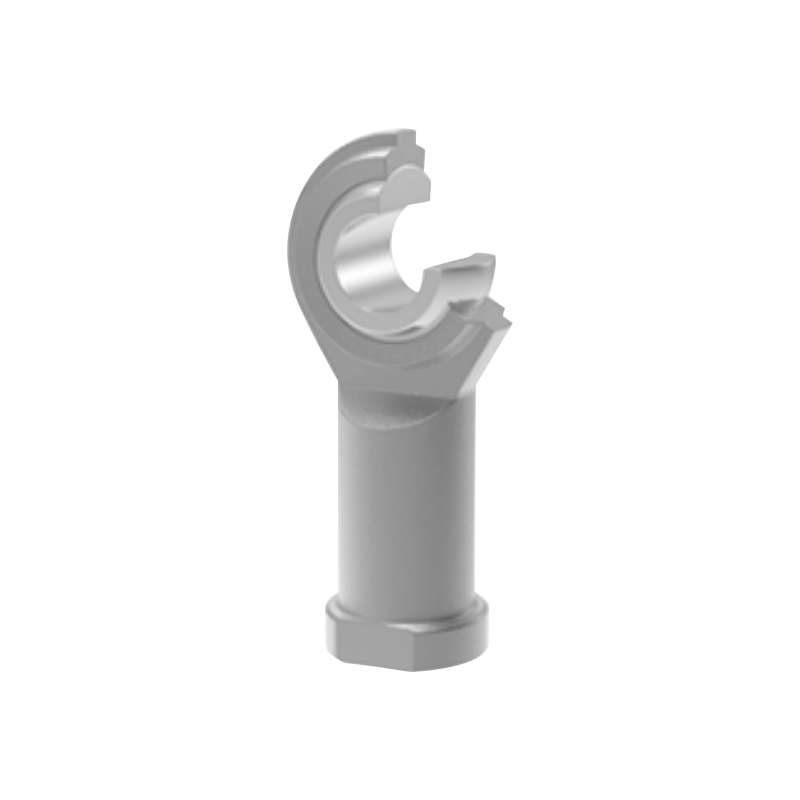

Definiens SIZJ12: Core Specificationes et Dimensiones
Priusquam commoda perficiendi eius exploretur, essentialis est intellegere parametros physicos et mechanicos qui hunc afferentem definiunt. SIZJ12 est virga finis femina-filam, quae distinguit eam a variantibus staminibus masculinis et determinat quomodo in conventum integratur. Filum lineamenta 1/2-20 UNF compingit, faciens eam compatible cum clavorum imperialium vexillo. De ferro-in-ferrum consilium, ubi tam globus quam genus e chalybe carbonis indurato fiunt, singularem compositionem summi oneris capacitatis praebet et resistentiam gerunt. Subter singula naufragii suarum criticarum dimensionum et aestimationes habent.
| Parameter | Valor (inch / mm) | Tolerantia Classis |
| Bore Diameter (d) | 0.5000 in (12.700 mm) | ISO 286 H7 |
| Diameter exterior (D) | 1.1875 in (30.163 mm) | ISO 286 h6 |
| Interior Ring Latitudo (B) | 0.6250 in (15.875 mm) | - |
| Exteriores Orbis Latitudo (C) | 0.4375 in (11.113 mm) | - |
| Post (female) | 1/2-20 UNF | UNF 2B |
In dynamica onus rating 28 kN altam banc amplitudinis speciem proposuit, et onus statice rating aeque impressivum est. Haec notitia confirmat SIZJ12 non solum componentem passivum esse, sed elementum structurale, quod vires significativas sustineat in exigendis rebus agendis.
Load Ratings and Mechanical Robustness: The 28 kN Benchmark
The SIZJ12 onus rating 28 kN non est numerus; Ex calculis anxiis machinalis est, qui geometriam, proprietates materiales, caloris curationem afferens ratio est. Hoc onus dynamicus rating (C) indicat onus sub quo portatio minimum spatium cyclorum 100,000 oscillationis sub condicionibus idealibus consequi potest. Ad applicationes cyclicas onerandas - sicut arma robotica in automatione aut articulatione machinae constructionis - facultas sustinendi onera dynamica XXVIII kN significat portationem fideliter exercere in muneribus sicut elevatio, impulsus vel inclinatio gravium partium.
Static Load Capacity and Safety Margins
In pondere static (C0) pro SIZJ12 notabiliter altior est, saepe 35 kN superans, quod larga salus marginem praebet pro offensa onerum quae in gravibus machinis saepe occurrunt. Pro more virga finem afferentem in a virga finem afferentem in constructione machinis missionem - exempli gratia, nexus gubernantis rotae oneratus - spicis momentaneum onus medium perficiendi onus superare potest a factore 2 vel 3. SIZJ12 capacitas huiusmodi clavi sine deformatione permanenti totiusque nexus systematis integritatem efficit. Infra repraesentatio oneris comparativa est.
SIZJ12 pertinet ad familiam femina virga finem afferentem partes, propria fila interna, quae accipit bulla vel virga masculum. Filum specificum 1/2-20 UNF est filum Fine Unitatum cum 20 stamina per unc. Haec tenuis pix nonnullas commoda mechanica in fila vilibus praebet: melior resolutio commensuratio, superior distrahens vis areae, et resistentia superior ad laxationem sub vibratione. Pro automation systemata in quibus accuratae virgae longitudinis adaptationes criticae sunt, vel pro instrumento sarcinario qui vibrationem cyclicam continuam experitur, filum subtilis efficit ut occasus stabilis per tempus maneat.
Cum eligens inter feminam et masculum virga desinit, electio saepe pendet in architectura conventus. Virga femina terminans sicut SIZJ12 typice adhibentur cum punctum affixum clevis vel bracket cum perforato requirit, nexum purum et compactum praebens. The SIZJ12 afferentem praesto est etiam in variantibus liciatis sinisteriore, ut SILZJ12 designatis, ad applicationes ad compositiones turn fibulas requirendas. The decision between SIZJ12 vs SILZJ12 filo sinistram praeeunte necessitate horologico vel contra-clockwise constringendi in conventu vel sustentatione.
Post robur et cura
Cum filo 1/2-20 UNF, SIZJ12 eminentiam praebet roboris sequelae, quae est essentialis quando portatio in tensione elementum oneris adhibetur. Spatium accentus distrahens in filo 1/2-20 UNF circiter 0.1599 sq.in est, quod ad probationem oneris capacitatis excedens 30 kN vertit pro bullae chalybeae normae, efficaciter aequans statis onus rating sustinentis. Haec statera efficit ut filum nexus debilissima in nexu non fiat.
Una ex frequentissimis quaestionibus de SIZJ12 quaesitis de suis agendis in ambitus thermarum elevatis. Standard virga finem afferentem ad excelsum temp applications contendere debet cum expansione scelerisque, degradatione ducatus, ac potentiarum mutationibus in duritie materiali. SIZJ12, cum omni ferro constructione, has provocationes eximie bene tractat. Coefficiens expansionis scelerisque pro carbone obdurato fere 11-13 µm/m·°C est, quod significat differentiali temperaturae 150°C, mutatio dimensiva in 30 mm diametro exterioris minus quam 0,06 mm — in alvi typicis auxit.
Lubricatio Strategy ad Extremum Calorem
Dum ferrum-in-ferrum par labens sine lubricatione per breves periodos operari potest, optimalis effectus in summo temperatura ambitibus accuratam lubricationis regimen requirit. Summus temperatus unctor ex oleis polyureis vel PTFE incrassatis syntheticis suam viscositatem usque ad 180°C conservare potest et per aptam lubricationem applicari potest. Ad applicationes excedentes CC°C, solidae lubricatae ut molybdaenum (MoS2) vel graphite commendantur. Haec aptabilitas SIZJ12 versatile electionem facit pro furnis, vehiculis furnis, et machinarum nexuum sinuum ubi temperaturae dramatically fluctuant.
Clavis thermarum perficiendi data: SIZJ12 convalidatum est in continua operatione ad ambientium temperaturas 180°C cum opportunitate altitudinis uncto, ostendens minus quam 5% augeri in alvi radiali post 5000 cyclos oscillationis - demonstrans praeclaram stabilitatem thermarum et resistentiam induere.
In tortor SIZJ12 afferentem Stapulae facit per plures regiones industriae. Quaelibet applicatio trahit diversas rationes operis sui portfolio.
Construction Machinery and Gravis Equipment
In the realm of virga finem afferentem in constructione machinis , SIZJ12 pluries nominantur pro ligaminibus gubernandis, vectibus stabiliendis et cylindri munitionibus. Clavis postulat hic altae repugnantiae impulsum et facultatem sustinendi contagione ex pulvere et strage. Chalybe-ferrum consilium ingressuum particulatum ad certum modum tolerat, et superficies durae abrasioni harenae et caementi pulvere resistunt. Excavator typicus utitur justo virgae fine gestus in suis nexibus hydraulicis et mechanicis, faciens fidem summo prioritati operariorum classium.
Automation and Robotic Systems
In automation virga finem afferentem applicationes, subtilitas et iterabilitas precipua sunt. Arma robotica, robora et locum unitates, et vehicula ducebantur automated (AGVs) uti virga terminos ad actus connectendi articulis. Alta subtilitas in SIZJ12 diametri exterioris (ISO H7/h6 tolerantiae) efficit minimam fabulam, quae ad accuratam positionem vertit. Exempli gratia, in linea fasciculi ligaminis servo agitatae, torques portantis constantem frictionem permittit servo motore operari ut intra ambitum suum clausus imperium parametri sine spicis aureis inopinatis operetur.
Packaging Industry Machinery
The afferentem ad packaging industriam saepe spectat altum rates cyclicae et intermissae agendi rationes lavatoriae. Dum SIZJ12 corrosio-repugnans ob defectum (esse carbonis chalybis), multi machinarum fasciculorum eam denotant in locis ab umore directo munitis, vel corrosioni-resistenti tunicam adhibent. Facultas summus celeritatis oscillationis tractandi in faucibus cinematographicis cinematographicis vel lobortis plicandis mechanismatibus popularem electionem facit, praesertim cum automated systemata lubricationis coniuncta, quae in decies cyclos decies centena millia cyclorum congruenter perficit.
Eligens ius SIZJ12 afferentem plus quam simpliciter matching rationes. Machinatores aestimare debent complexionem oneris, velocitatis, temperationis, factorum environmentalium. Sequentia maculosa ad parametri criticos delineationes considerandae.
- Onus profile: Determinare onus dynamicum aequivalentem (P) secundum vires radiales et axiales actuales. Ad onera coniuncta, relatione P = X·Fr Y·Fa utere, ubi X et Y res in catalogo afferente cautae sunt. Cura ut P minus sit quam onus dynamicus rating 28 kN pro vitali optato.
- Frequentia oscillationis: Pro magno frequentia applicationes, considera frictionem caloris generatam. Ferro-in-ferrum gestus velocitates attingere possunt usque ad 2 m/s velocitatem lapsus cum propria lubricatione. In superioribus frequentiis, considerate coactam lubricationem vel refrigerationem.
- Temperatus involucro: Ad continuam operationem supra 120°C, eligere summus temperatus uncto et confirmes habitationum materias coëfficientes expansionem scelerisque compatibilem habere ad damnum preload evitandum.
- Environmental sigillatio: In ambitu pulverulento vel humido, cogita addendo ocreas tutelares vel specificans tolerantiam cum corrosione repugnantis membranae. Sigilla ipsa SIZJ12 non includit, ut obsignatio externa necessaria sit.
- Misalignment requisita: SIZJ12 ad ±8 gradus misalignment angularis accommodat. Cognoscere nexum geometriae hunc modum non excedere, praesertim sub condiciones maximae deflexionis.
Comprobatio per Calculus
Ad processum electionis illustrandum, vide constructionem instrumentorum nexum cum summo onere radiali 22 kN et cum onere axiali componentium 6 kN. Utens factores oneris pro campo sphaerico afferente (X=1, Y=2.5 pro ferro-in-ferro), aequivalens oneris dynamici P = 1·22 2.5·6 = 37 kN. Hoc dynamicam aestimationem 28 kN excedit, significans maiorem afferentem vel minutionem in onere axiali necessarium fore. Hoc momentum demonstrat accuratae analysi oneris praeveniens defectum praematuri.
Comparativa Analysis: SIZJ12 vs. Other Inch-Series Rod Ends
Dum SIZJ12 est summus agendi modus, utile est intellegere quomodo comparat cum aliis inch-serie communium virgarum finium, praesertim in terminis oneris capacitatis et stamina magnitudinis. Mensa infra prospectum comparativum praebet in eadem familia.
Haec comparatio elucidat SIZJ12 terram aequalem mediam in inch-serie familiae occupare, praebens 28 kN onus dynamicae rating, qui substantialiter altior est quam SIZJ10 minor, dum magis compactus quam SIZJ14 est. Hoc facit optimam electionem applicationis in quibus angustiis spatium maiorem usum afferendi praecludunt, sed onera exigentias minorum oppositorum facultates excedunt.
Tutela ac ipsum vitae Optimization
Maximum servitium ex SIZJ12 vitam extrahere, proactive sustentationem consilii essentialis est. Chalybe-in-ferrum consilium, dum robustum est, prodest ex regulari relubricatione et inspectione.
Intervalla lubrica
Ad applicationes typicas industriales sub modicis oneribus et velocitatibus operantibus, relubricatio omnis 100 ad 200 horas operantis commendatur. In gravi officio machinae constructionis machinis maximis ictum onera et strages subiecta, hoc intervallum ad 40-50 horas reduci potest. Unctom afferens relubricationem facilem aptam includit, et usus quali- tatis EP (extremae pressionis) uncto cum basi olei viscositatis ISO VG 150-220 pro pluribus applicationibus admonetur.
gere Cras
Cras alvi radialis methodus efficacissima est aestimandi conditionem campi ferrei in chalybe sphaerici. Ut ferendo atterit, paulatim alvi deiectio augetur. Semel radialis alvi 0.15 mm excedit (quod fere 2-3 vicibus initialis alvi 0.05-0.08 mm habet), portatio reponi debet ad praecavendam amissionem praecavendam et augendam ictum onera in componentibus adjacentibus. Haec mensurabilis vestium progressio permittit ad conservationem comparatam, tempus minutum inordinatum.
Frequenter Interrogata (FAQ)
Q1: Quid significat designatio "SIZJ12" secundum genus et magnitudinem ferre?
Haec praepositio "SI" indicat campum sphaericum ferro-in-ferrum cum filo femina gerentem. "ZJ" est series codicis pro virga extremitatis pollicis, et "12" significat magnitudinem boream nominalem in sextadecima pollicis — hoc casu, 12/16 = 0,750 inch, quamvis ipsa gestatio sit 0,500 digiti huius designationis (codex interdum reflectere potest magnitudinem anuli exterioris, dimensiones semper cognoscere). SIZJ12 filum feminae 1/2-20 UNF habet et ad applicationes graves officiorum destinatur.
Q2: SIZJ12 potestne adhiberi in aquis summersis vel ambitus mordax valde?
Imo vexillum SIZJ12 e chalybe factum est et corrosio non repugnans. Pro ambitibus marinis vel chemicis, chalybs immaculata vel variantes corrosio-ista debent specificari. Vel, obsignatio externa vel caliga protectiva adhiberi potest ad sustinendum ab humore protegendum, sed praeferenda solutio est seligere tolerantiam cum materia repugnante corrosione ab initio.
Q3: Quid interest inter SIZJ12 et SILZJ12?
Primaria differentia est filum directum. SIZJ12 filum dextrae (vexillum) habet, cum SILZJ12 filum manu sinistra habet. SILZJ12 in applicationibus adhibetur ubi adaptationes turn styli necessariae sunt, permittens duas virgas extremitates in virga centrali lina plicari ut longitudo eius sine nexu dissociatur.
Q4: Quomodo SIZJ12 manubrium incursus sarcinas communes in constructione machinis?
Princeps static onus SIZJ12 rating (≈36 kN) notabilem praebet salutem marginem contra momentanea incursu onerat. Ferri constructio et superficies durae permittunt ferre industriam impulsum hauriendi sine fractura vel deformatione, ut idoneo fiat ad ictum cyclicum onera quae in excavatoribus et oneratis ligaminibus occurrunt.
Q5: Estne SIZJ12 apta ad altum celeritatem applicationibus gyratoriis?
Non, virga finis gestus principaliter ordinatur ad motus oscillationis vel inclinatio, non continui rotationis. Celeritas labens in campo sphaerico gerendo plerumque infra 2 m/s conservari debet. Ad applicationes gyrationis summus celeritas, elementum volubile conventionale aptius esset.
Q6: Quae lubricatio commendatur pro SIZJ12 ad caliditates?
Pro temperaturis usque ad 120°C acceptum est mensura lithii substructio EP uncto. Temperaturis inter 120°C et 200°C, uncto synthetico polyureo vel PTFE crassiore et oleum basi altum viscositatis commendatur. Supra 200°C, solidi lubrici ut MoS2 vel graphitici directe ad superficiebus lapsibus applicari debent.
