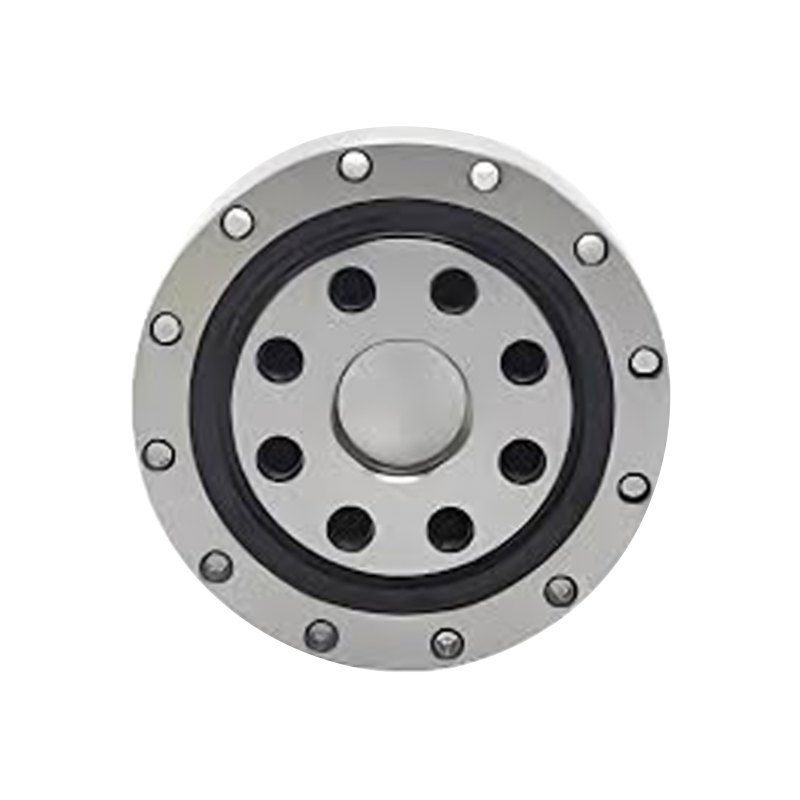

Tum anulus exterior et anulus interior CSD generis plumae structuram integralem (unum-piece) constituunt. Diameter exterior eius eadem est quae speciei CSG, eius autem vis altior quam figurae CSG partium. Maxime adhibetur in sectione extraordinaria seriei CSD reducentium.
Typus CSD harmonicae activitatis portatio peculiariter designata est pars evoluta ut obviam requisitis systematum harmonicarum coegi. Cum suo integrato consilio pro Compact Series Coegi (CSD) harmonicarum reductionum, essentiale subsidium pro singularibus motuum facultatibus moderandis praebet..
Principalis Features:
· Design Foedus: Onus-ferens structurae genus CSD destinatur ad magnitudinem minuendam, dum facultatem maximam sustinet oneris. Hoc pacto consilium criticum est applicationes spatio-conpressae sicut robotica et automatio.
· High Torque Transmissio: Ratio portandi in CSD reductiones planetarum summus velocitatis optimized est pro transmissione aurea alta, efficiens translationem et motum motus exactum procurans.
· Reducitur Backlash: In systematis harmonicis coegi, alvi dentium calces (backlash) directe motum accurate afficit. Genus CSD gerens designatus est ad backlash minimize, ita ut accurationem positionis melioris.
·Praecisionis vestibulum: Hae gestus efficiuntur per processuum exquisitum altum ut ad signa accuratissima accuratione et ad requisita perficiendi. Hoc efficit ut firmitas et longi muneris vitam rationum harmonicarum pellant.
Applicationes:
·Robotics
·Aerospace
·Medical equipment
·Automation et alia summus praecise motus systemata potestate

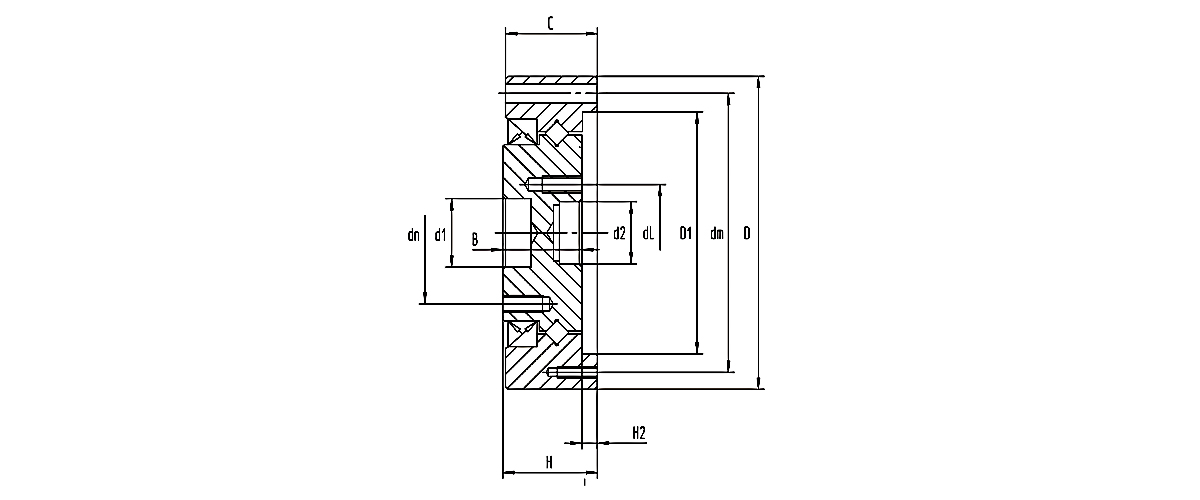

| LKPB Model Number | Super Dimensiones | Exterior Orbis Adscendens Pertusum | Interiorem Orbis Adscendens Pertusum | Basic Load Rating | Ponderibus | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | CR | COR | KG | |
| Unitas: Mm | Sigillum inversa | Sigillum Front | Sigillum inversa | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3.5 | 3-M2(depth5) | 25 | 10-M3(depth7) | 17 | 6-M3(depth7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3.5 | 5-M2(propth5) | 27 | 8-M5(depth8); | 19.5 | 8-M4(depth8);; | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3.5 | 4-M2(depth5) | 34 | 8-M6(depth9) | 24 | 8-M4(depth8);; | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3.5 | 6-M2(propth5) | 42 | 8-M8(propth12) | 30 | 8-M5(depth9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4.5 | 6-M3(depth7) | 57 | 10-M8(propth12) | 41 | 6-M6(propth11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5.5 | 6-M3(depth8); | 72 | 10- M10(depth15) | 48 | 6-M8(propth11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6.6 | 4-M3(depth8); | 88 | 10- M12(propth18) | 62 | 6-M10(profundum18) | 34.8 | 60.2 | 3.8 |
